Tocano Traptreden

Ook hier een functionaliteit met een hoog esthetische niveau met het Tocano traptredenprogramma. Verkrijgbaar in een rechte, gebogen of onder een hoek uitgevoerd element of als elleboog element. In een gestraalde uitvoering, waarbij de natuursteen toeslagstoffen zichtbaar aanwezig gemaakt zijn en enkel als recht element in de gemarmerde uitvoering zoals de Umbriano verhardingsproducten. Tocano is af fabriek voorzien van een impregnering die tevens de kleur versterkt.

Tocano
Kleuren
Eigenschappen
Formaten
Projectversie formaten
Galerij
Technische aanwijzingen
Verwerking
Edities
CDFarben
Referenties
Legpatronen berekenen
Verlegehinweise
Downloads
Links
Händler

Kleuren

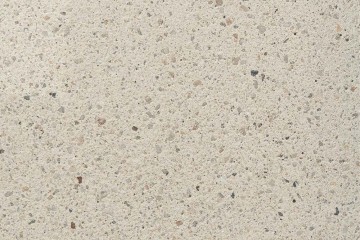

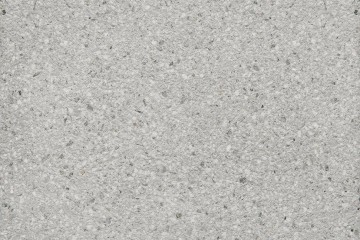

Granietlicht, gestraald
Granietlicht, gestraald

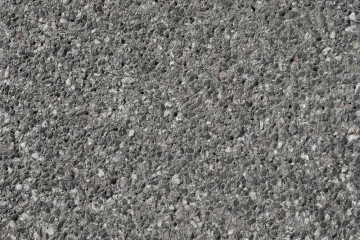

Diamantgrijs, gestraald
Diamantgrijs, gestraald

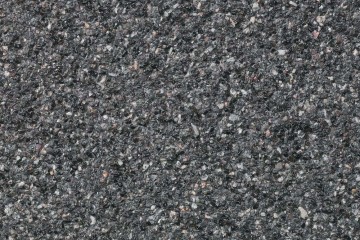

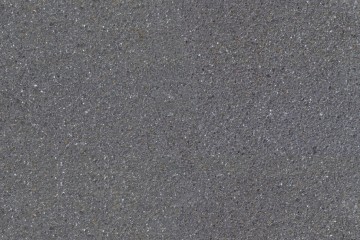

Basaltantraciet, gestraald
Basaltantraciet, gestraald

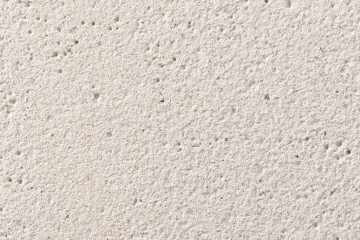

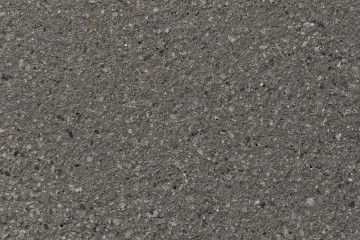

Zilvergrijs, samtiert®
Zilvergrijs, samtiert®

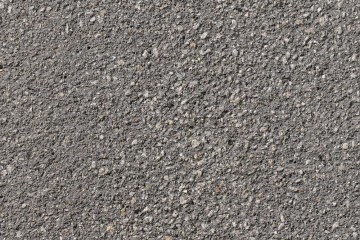

Meteoorantraciet, samtiert®
Meteoorantraciet, samtiert®

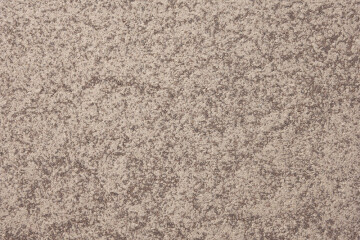

Beige-bruin, gemarmerd
Beige-bruin, gemarmerd
Grijs-antraciet, gemarmerd
Grijs-antraciet, gemarmerd

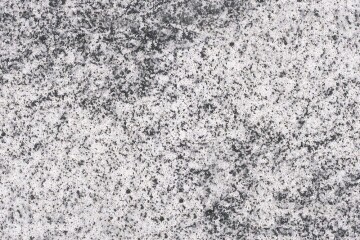

Granietgrijs-wit, gemarmerd
Granietgrijs-wit, gemarmerd
CD 0101
CD 0101
CD 1001
CD 1001

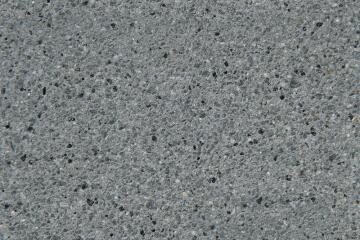

CD 2001
CD 2001
CD 2701
CD 2701
CD 3501
CD 3501
CD 5001
CD 5001
CD 7001
CD 7001
CD 7201
CD 7201
CD 9001
CD 9001
CD 0107
CD 0107
CD 1507
CD 1507
CD 2007
CD 2007
CD 2107
CD 2107
CD 2407
CD 2407
CD 2707
CD 2707
CD 3007
CD 3007
CD 3307
CD 3307
CD 7007
CD 7007
CD 7107
CD 7107
Zichtbeton Grijs, glad
Zichtbeton Grijs, glad

Eigenschappen

  • Zeer omvangrijk leveringsprogramma met o.a. traptreden in vele uitvoeringen maar ook bijvoorbeeld Bordesplaten.
  • Hoogwaardige zichtzijden door het gebruik van natuursteen edelsplitten in combinatie met een speciaal bewerkings procedures.
  • Uitvoering (waaronder geslepen) en maatvoering op wens als speciale productie leverbaar.
  • Ruime mogelijkheden om product aan te passen in maatvoering en bijvoorbeeld als geslepen uitvoering.
  • De kleuren zijn afgestemd op een combineerbaarheid met diverse Metten bestratings- en tegelsystemen.
  • Door een afwijkende productiemethode hierbij zijn kleur- en structuurafwijkingen mogelijk.

Formaten

Filter:

Traptreden

Tocano Blockstufen
Tocano traptreden

gestraald Afmeting: 40 x 14 cm Standaard lengten: 80, 100, 120 cm. Vier gestraalde zijden: 2 kopse kanten, bovenkant en vooraanzicht.

Tocano Winkelstufen
Tocano Elleboog traptreden

Bordesplaat en andere speciale elementen met gestraalde zichtzijden op verzoek leverbaar.

Tocano Stufen Umbriano
Traptreden Umbriano-Design

Afmeting: 35 x 15 cm Standaardlengte: 100 cm. Gemarmerd aantrede oppervlak, behouwen optrede en niet behouwen kopse kanten. Kopse kanten en behouwen optrede zijn zonder marmering.

Tocano Eckelemente 90
Tocano traptreden hoekelement 90°

DIN EN 13198

Tocano Radialement

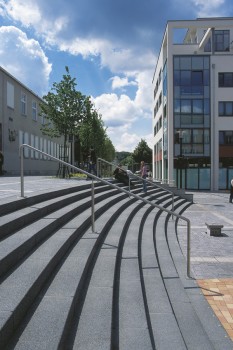

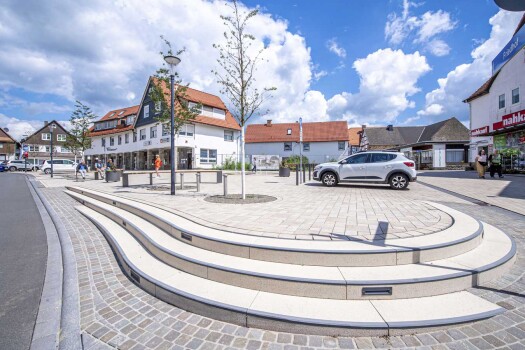

Tocano traptreden gebogen

DIN EN 13198

Tocano Eckelement 135
Tocano traptreden hoekelement 135°

DIN EN 13198

Galerij

Vergroot galerijVerklein de galerij

Technische aanwijzingen

Tocano Traptreden

Traptreden, 40x14, maximale dikte tolerantie ±3mm
Rastermaat Nominale maat Uitvoering Wapening Velling-kant
ca. mm		 Classifi-catie Stuks
per m1		 Gewicht
kg/st.
60x40x14 600x400x140 Op- en Aantrede en kopse kanten v.v. vellingkant 4 zijdig bewerkt Zonder wapening 5x5 DIN EN
13198		 1,7 77
80x40x14 800x400x140 1,3 103
100x40x14 1000x400x140 1,0 129
120x40x14 1200x400x140 0,8 155
150x40x14 1500x400x140 Met wapening 0,7 193


Elleboog Traptreden 35x15x5
80x35x15x5 800x350x
150x50		 Op- en Aantrede en kopse kanten v.v. vellingkant 4 zijdig bewerkt Zonder wapening 5x5 DIN EN
13198		 1,3 41
100x35x15x5 1000x350x
150x50		 1,0 52
120x35x15x5 1200x350x
150x50		 0,8 62


Definitie 4 zijdig bewerkt: Op- (Stootbord) en Aantrede en beide kopse zijden.
Op- en aantrede en Elleboog elementen zijn geschikt voor een verwerking op een spanningsvrije ondergrond middels een verlijming met mortel.
De standaard massieve traptreden zijn geschikt voor een trapconstructie met een Op- een Aantrede verhouding van 15 tot 33 cm.
De Elleboog traptreden elementen zijn geschikt voor een trapconstructie met een Op- een Aantrede verhouding van 16 tot 32 cm.
Voor een correcte verwerking zie “Verwerking Tocano Traptreden elementen".

Verwerking

1. Toepassing

Onze Elleboog- Op- en aantrede elementen zijn geschikt voor een verwerking op een dragende onderconstructie middels een verlijming met mortel al dan niet in combinatie met daaronder aangebrachte geluiddempende matten. Speciaal geproduceerde uitvoering voor een “hangende” of als vrijdragende traptreden zijn op aanvraag leverbaar.

2. Controle van de levering

Tocano Traptreden elementen worden liggend op pallets geleverd. Deze pallets kunnen b.v. met een kraan op de vrachtauto zelf of met een vorkheftruck afgeladen worden. De losplaats moet horizontaal en stabiel zijn. De aangeleverde pallets dienen zo opgeslagen te worden dat het geleverde materiaal beschermd is tegen beschadigingen en verontreinigingen.

Voor de verwerking dient men het geleverde materiaal te controleren op basis van de bestelgegevens en vrachtbrieven. Transportschade dient op de vrachtbrief door de ontvanger vermeld te worden.

Traptreden met zichtbare gebreken mogen niet verwerkt worden. Na verwerking kan er geen aanspraak op de garantie worden gemaakt.

3. Kleur- en structuurverschil

Onze producten worden geproduceerd met behulp van kiezel, natuursteensplit soorten, zand en cement, hierdoor zijn de afzonderlijke kleuren onderhevig aan natuurlijke schommelingen. Een lichter soort zand of een donker soort cement maakt reeds dat kleur maar ook de structuur wisselend kan zijn.

Lichte verschillen in kleur en oppervlak, vooral tussen de verschillende afmetingen, zijn technisch onvermijdbaar. Dit kan niet aangemerkt worden als een tekortkoming in de kwaliteit.

4. Verwerking

4.1. Verwerking van traptreden elementen op mortelbanen

Op- en aantrede en Elleboog elementen zijn geschikt voor een verwerking op een spanningsvrije ondergrond middels een verlijming met mortel. Te brede mortelbanen ( > 12 cm) leiden tot spanningsverschillen, hierdoor kan scheurvorming optreden. Mede daarom moet ook in de verwerking gelet worden op de mate van droog zijn van de onderconstructie zelf en de daarop aan te brengen traptreden (>2 CM%).

Bij de verwerking van traptreden elementen buiten moet erop gelet worden dat de mortelbanen zo aangebracht worden dat er de mogelijkheid ontstaat dat een ontwatering onder de traptreden elementen mogelijk is. De daaronder liggende onderconstructie moet reeds onder afschot naar voren gericht zijn om vochtophoping te vermijden.

4.2. Verwerking van traptreden elementen op geluiddempende matten

Geluid gedempte traptreden elementen kunnen direct op de daaronder aangebrachte geluiddempende matten aangebracht te worden. Dit in tegenstelling met traptreden elementen die op Mortelbanen verwerkt worden. Deze aangebrachte dempende matten kunnen spanningsverschillen van de onderconstructie en de traptreden opvangen.

4.3. Voegen

Traptreden elementen mogen in principe nooit ingeklemd zijn. Bij meerdelige naast elkaar gelegen lengten is een minimale voegbreedte van 3 mm aan te houden. Dilatatievoegen in de onderconstructie moeten doorgezet worden in het daar op verwerkte materiaal. De voegen van elkaar in hoogte opvolgende afzonderlijke traptreden elementen moeten een hoogte hebben van ongeveer 5 mm. Een plint mag niet direct op de daaronder liggende trede bevestigd zijn.

Maattoleranties van het materiaal zelf kunnen middels de voegen opgevangen worden. Voegen hebben daarnaast de functie om werking van het materiaal zoals inkrimping en naderhand optredende temperatuurswisselingen te ondervangen. Daarom dient de voeg altijd elastisch te zijn.



Verwerkings illustraties

1. De plint dient altijd blijvend elastisch aangebracht te zijn ten opzichte van het daaronder liggende element.

2. Verwerking op twee mortelbanen op het uiteinde van de traptrede.

Bij een lengte boven de 1,10m dienen de mortelbanen naar binnen te worden aangebracht. ( op 1/6 van de totale lengte, mortelbaan niet breder dan 12 cm)

3. Ook bij een aangebrachte mortelbaan op 1/6 van de totale lengte dient de plint elastisch aangebracht te zijn op de traptrede.

4. Het Optrede gedeelte (Stootbord) van een Elleboog traptrede dient niet verlijmd te zijn.

Traptrede op geluiddempende matten verwerkt
