De combinatie van verschillende steenbreedtes maakt een levendige en natuurlijk ontwerp mogelijk, in het bijzonder bij grote vlakken. De op elkaar afgestemde formaat keuze – het spel met grote en kleinere formaten- geeft een extra kwaliteit aan een vormgeving.

Wij hebben een keur aan patronen samengesteld naar de verschillende formaten en oppervlakten. Hiermee is een eerste aanzet gemaakt voor uw eigen interpretatie van de geboden mogelijkheden.

Systeem Banenverband
Standaard kleuren
Eigenschappen
Standaard formaten
Legpatronen
Projectversie formaten
Galerij
Edities
CDFarben
Referenties
Legpatronen berekenen
Verlegehinweise
Downloads
Links
Händler

Standaard kleuren

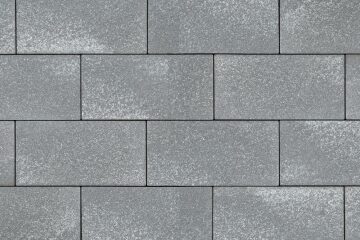

Umbriano Platinagrijs
Umbriano Platinagrijs
Umbriano Dolomietgrijs
Umbriano Dolomietgrijs
Umbriano Grijsantraciet
Umbriano Grijsantraciet

Standaard formaten

Filter:

Banenverband

Linaro Lage 03
Umbriano PlatinagrijsUmbriano DolomietgrijsUmbriano Grijsantraciet
berijdbaar

Umbriano Banenverband wordt enkel per laag geleverd.
In een laag zijn aanwezig
2 stuks 50 x 40 x 8 cm, DIN EN 1339 PKDUI
2 stuks 70 x 40 x 8 cm, DIN EN 1339 PKDUI
1 Laag = 0,96 m2

Linaro Lage 01
Umbriano PlatinagrijsUmbriano DolomietgrijsUmbriano Grijsantraciet
Waterpasseerbare bestrating
berijdbaar

Umbriano Banenverband wordt enkel per laag geleverd.
In een laag zijn aanwezig
3 stuks 30 x 20 x 8 cm, DIN EN 1338 KDI
2 stuks 35 x 20 x 8 cm, DIN EN 1339 PKDUI
5 stuks 40 x 20 x 8 cm, DIN EN 1339 PKDUI
2 stuks 45 x 20 x 8 cm, DIN EN 1339 PKDUI
3 stuks 50 x 20 x 8 cm, DIN EN 1339 PKDUI
1 Laag = 1,20 m2

Linaro Lage 02
Umbriano PlatinagrijsUmbriano DolomietgrijsUmbriano Grijsantraciet
berijdbaar

Umbriano Banenverband wordt enkel per laag geleverd.
In een laag zijn aanwezig
2 stuks 35 x 25 x 8 cm, DIN EN 1339 PKDUI
2 stuks 40 x 25 x 8 cm, DIN EN 1339 PKDUI
2 stuks 45 x 25 x 8 cm, DIN EN 1339 PKDUI
4 stuks 60 x 25 x 8 cm, DIN EN 1339 PKDUI
1 Laag = 1,20 m2

Legpatronen

Dikte 8 cm:

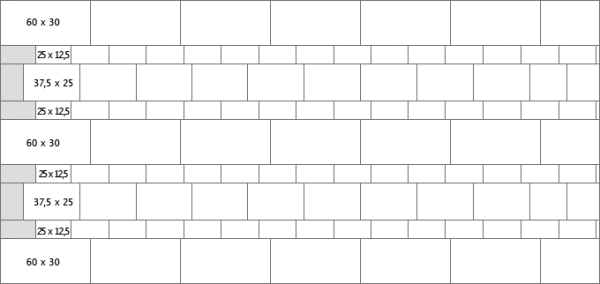

Patroon 8/1 (zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:
Gemarmerd oppervlak.
 Zonder Vellingkant. 8 cm Dikte geschikt voor voetgangers gebruik of personen auto´s met een totaal gewicht van 2,91 ton( wielbelasting 0,78 ton).

De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
Fijngestraald oppervlak.
 Zonder Vellingkant.
Homogeen egaal oppervlak.
 Zonder Vellingkant.
Fijngestructureerd oppervlak.
 Zonder Vellingkant.
Homogeen hoog verdicht oppervlak.
 Zonder Vellingkant.

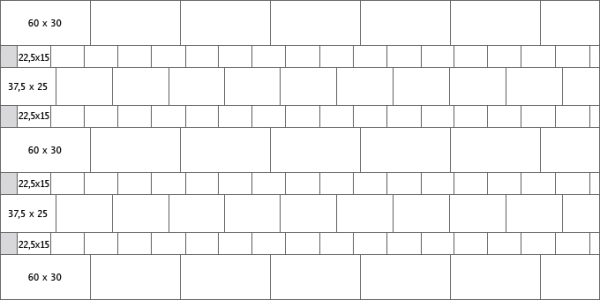

Patroon 8/2 (zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:
Gemarmerd oppervlak.
 Zonder Vellingkant. 8 cm Dikte geschikt voor voetgangers gebruik of personen auto´s met een totaal gewicht van 2,91 ton( wielbelasting 0,78 ton).

De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
Fijngestraald oppervlak.
 Zonder Vellingkant.
Homogeen egaal oppervlak.
 Zonder Vellingkant.
Fijngestructureerd oppervlak.
 Zonder Vellingkant.
Homogeen hoog verdicht oppervlak.
 Zonder Vellingkant.

Patroon 8/3 (met en zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:
Geslepen oppervlak.
 Zonder Vellingkant. Dikte 8 cm geschikt voor voetgangers gebruik of personen auto´s met een totaal gewicht van 2,91 ton (wielbelasting 0,78 ton).

De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
Fijngestraald oppervlak.
 Mit Vellingkant.
Architectuur beton oppervlak.
 Mit Vellingkant.

Dikte 10 cm:

Patroon 10/1 (zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:
Gemarmerd oppervlak.
 Zonder Vellingkant. Dikte 10 cm geschikt voor voetgangers gebruik of personen auto´s met een totaal gewicht van 2,91 ton (wielbelasting 0,78 ton).

De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
Fijngestraald oppervlak.
 Zonder Vellingkant.
Homogeen egaal oppervlak.
 Zonder Vellingkant.
Fijngestructureerd oppervlak.
 Zonder Vellingkant.
Homogeen hoog verdicht oppervlak.
 Zonder Vellingkant.

Dikte 12 cm:

Patroon 12/1 (met en zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:
Geslepen oppervlak.
 Zonder Vellingkant. 12 cm dikte geschikt voor gebruik van voertuigen met een wielbelasting van 2,3 ton (bv. een bestelbus met een toelaatbaar totaal gewicht van 7,5 ton) met incidenteel gebruik.

De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
Fijngestraald oppervlak.
 Mit Vellingkant.
Architectuur beton oppervlak.
 Mit Vellingkant.

Patroon 12/2 (met en zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:
Geslepen oppervlak.
 Zonder Vellingkant. 12 cm dikte geschikt voor gebruik van voertuigen met een wielbelasting van 2,3 ton (bv. een bestelbus met een toelaatbaar totaal gewicht van 7,5 ton) met incidenteel gebruik.

De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
Fijngestraald oppervlak.
 Ohne und mit Vellingkant.
Homogeen egaal oppervlak.
 Zonder Vellingkant.
Homogeen hoog verdicht oppervlak.
 Zonder Vellingkant.
Architectuur beton oppervlak.
 Mit Vellingkant.
Gemarmerd oppervlak.
 Zonder Vellingkant.
Fijngestructureerd oppervlak.
 Ohne und mit Vellingkant.

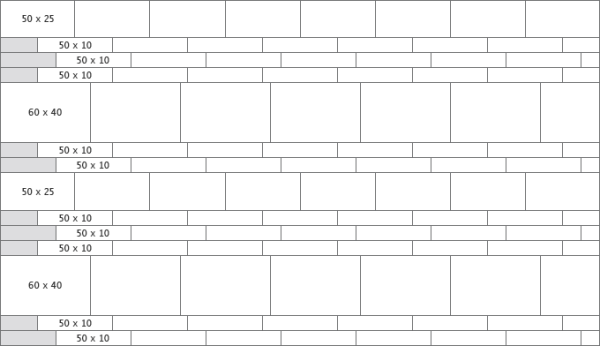

Patroon 12/3 (zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:
Gemarmerd oppervlak.
 Zonder Vellingkant. 12 cm dikte geschikt voor gebruik van voertuigen met een wielbelasting van 2,3 ton (bv. een bestelbus met een toelaatbaar totaal gewicht van 7,5 ton) met incidenteel gebruik.

De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
Fijngestraald oppervlak.
 Zonder Vellingkant.
Homogeen egaal oppervlak.
 Zonder Vellingkant.
Homogeen hoog verdicht oppervlak.
 Zonder Vellingkant.

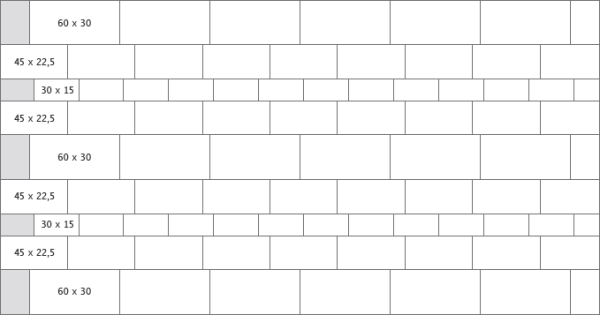

Patroon 12/4 (zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:
Gemarmerd oppervlak.
 Zonder Vellingkant. 12 cm dikte geschikt voor gebruik van voertuigen met een wielbelasting van 2,3 ton (bv. een bestelbus met een toelaatbaar totaal gewicht van 7,5 ton) met incidenteel gebruik.

De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
Fijngestraald oppervlak.
 Zonder Vellingkant.
Homogeen egaal oppervlak.
 Zonder Vellingkant.
Fijngestructureerd oppervlak.
 Zonder Vellingkant.
Homogeen hoog verdicht oppervlak.
 Zonder Vellingkant.

Dikte 14 cm:

Patroon 14/1 (zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:
Gemarmerd oppervlak.
 Zonder Vellingkant. De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
Fijngestraald oppervlak.
 Zonder Vellingkant.
Homogeen egaal oppervlak.
 Zonder Vellingkant.
Fijngestructureerd oppervlak.
 Zonder Vellingkant.
Homogeen hoog verdicht oppervlak.
 Zonder Vellingkant.

Patroon 14/2 (met en zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:
Geslepen oppervlak.
 Zonder Vellingkant. De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
Fijngestraald oppervlak.
 Mit Vellingkant.
Architectuur beton oppervlak.
 Mit Vellingkant.

Dikte 16 cm:

Patroon 16/1 (met en zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:
Geslepen oppervlak.
 Zonder Vellingkant. 16 cm dikte geschikt voor gebruik van voertuigen met een wielbelasting van 5,0 ton (bv. een vrachtauto met een toelaatbaar totaal gewicht van 16 ton) met incidenteel gebruik.

De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
Fijngestraald oppervlak.
 Mit Vellingkant.
Architectuur beton oppervlak.
 Mit Vellingkant.

Patroon 16/2 (met en zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:
Geslepen oppervlak.
 Zonder Vellingkant. De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
Fijngestraald oppervlak.
 Mit Vellingkant.
Architectuur beton oppervlak.
 Mit Vellingkant.

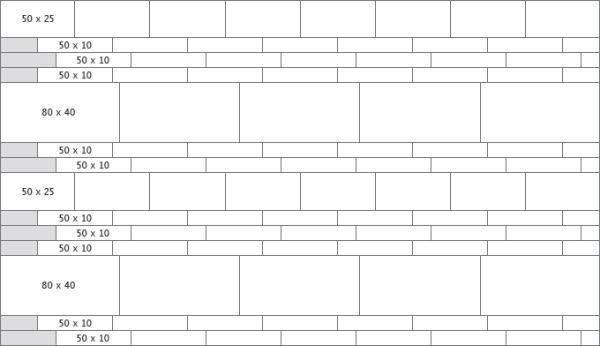

Patroon 16/3 (zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:
Gemarmerd oppervlak.
 Zonder Vellingkant. 16 cm dikte geschikt voor gebruik van voertuigen met een wielbelasting van 5,0 ton (bv. een vrachtauto met een toelaatbaar totaal gewicht van 16 ton) met incidenteel gebruik.

De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
Fijngestraald oppervlak.
 Zonder Vellingkant.
Homogeen egaal oppervlak.
 Zonder Vellingkant.
