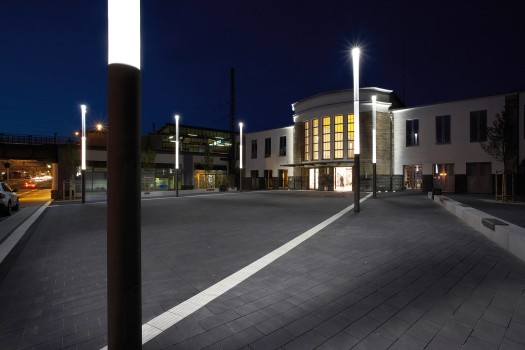

Mülheim (D), Bahnhofsvorplatz, System Terra lava antraciet.
Mülheim (D), Bahnhofsvorplatz, System Terra lava antraciet.

Eerlijk, warm, eigen, natuurlijk. Typeringen die recht doen aan de verschijningsvormen van Systeem Terra dat bestaat uit drie geheel afzonderlijke productgroepen. Elk met een zeer eigen verschijningsbeeld. Elk met hun eigen identiteit. Deze veelzijdigheid zet zich voort in de geboden kwaliteit dat een hoge duurzaamheid biedt door een bijzonder steen uithardings procedé middels een klimaat gestuurde oppervlaktetechniek behandeling, de goede begaanbaarheid van het steenoppervlak. De veelvoud aan uitvoeringen zoals de verkrijgbaarheid van de lucht-zuiverende BlueAir®-Technology. Het soort van kantafwerking, de keuze in oppervlakte textuur en kleur. Al met al veel mogelijkheden passend binnen een basisbudget bij het ontwerp en inrichting van een historische binnenstedelijk gebied, plein, park of binnenplaats.

Systeem Terra
Kleuren
Eigenschappen
Standaard formaten
Projectversie formaten
Galerij
Edities
CDFarben
Referenties
Legpatronen berekenen
Systeem Banenverband
Verlegehinweise
Downloads
Links
Händler

Kleuren

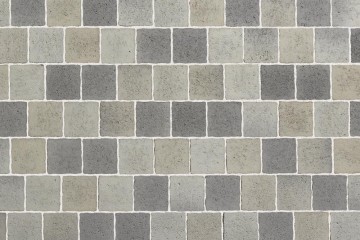

Terra Toscana Anthrazit, changierend
Terra Toscana Anthrazit, changierend

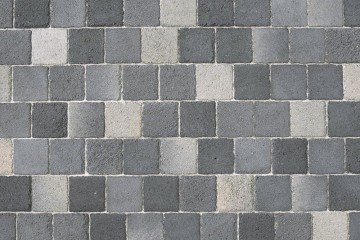

Terra Campana Antraciet-beige, genuanceerd
Terra Campana Antraciet-beige, genuanceerd

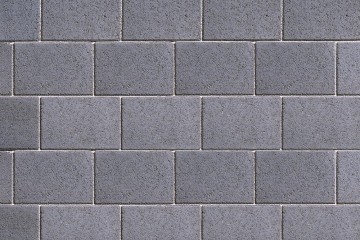

Terra Venetiana Antraciet, genuanceerd
Terra Venetiana Antraciet, genuanceerd

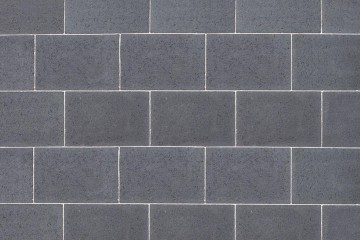

Terra Venetiana Lavaantraciet
Terra Venetiana Lavaantraciet

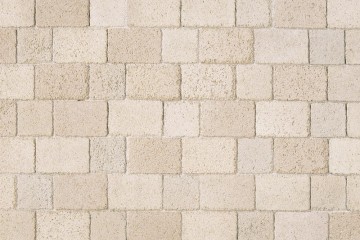

Terra Campana Beige-zand, genuanceerd
Terra Campana Beige-zand, genuanceerd
Terra Toscana Zand, genuanceerd
Terra Toscana Zand, genuanceerd

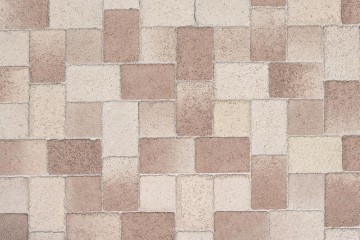

Terra Campana Beige-bruin, genuanceerd
Terra Campana Beige-bruin, genuanceerd

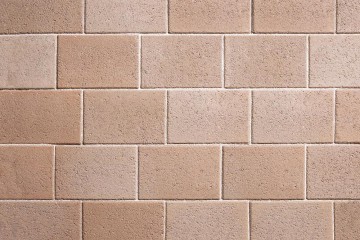

Terra Venitiana Terrabruin, genuanceerd
Terra Venitiana Terrabruin, genuanceerd

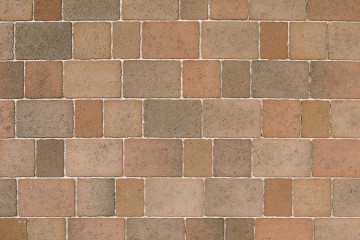

Terra Toscana Braun, changierend
Terra Toscana Braun, changierend

Eigenschappen

  • Diverse varianten in structurering van het steenoppervlak.
  • Extreem hoog belastbaar steenoppervlak.
  • Ruime keuze van verschillende formaten. Steendiktes van 5 tot 14 cm mogelijk. Met en zonder vellingkant verkrijgbaar.
  • Vorst- en strooizout bestendig.
  • Veilige glijweerstand.
  • Bijzonder steen uithardings procedé middels klimaat-gestuurde oppervlaktetechniek behandeling.

Blue Air® Technology

(optioneel)

  • Foto katalytisch proces.
  • Afbouw van schadelijke stikstofoxiden uit de lucht en omzetting in nitraat.
  • De werkzame grondstof hiertoe is blijvend werkzaam, hierdoor behoudt de steen deze eigenschap onverminderd zijn „leven lang”

Standaard formaten

Filter:

Bestrating

9,38 x 12,5 x 8 cm
Terra-braun Bruin, genuanceerd
DIN EN 1338 KDI
Waterpasseerbare bestrating
berijdbaar
12,5 x 12,5 x 8 cm
Terra Toscana Terra-antraciet, genuanceerdTerra-braun Bruin, genuanceerd
DIN EN 1338 KDI
Waterpasseerbare bestrating
berijdbaar
18,75 x 12,5 x 8 cm
Terra Toscana Terra-antraciet, genuanceerdTerra-braun Bruin, genuanceerd
DIN EN 1338 KDI
Waterpasseerbare bestrating
berijdbaar
Terra Toscana grosser Kreisstein1
Terra-braun Bruin, genuanceerd
berijdbaar

Grote cirkel steen
DIN EN 1338 KDI

Terra Toscana kleiner Kreisstein1
Terra-braun Bruin, genuanceerd
berijdbaar

Kleine cirkel steen
DIN EN 1338 KDI

Terra Toscana Zentrumsstein1
Terra-braun Bruin, genuanceerd
berijdbaar

Middelste steen
DIN EN 1338 KDI

Alle opgegeven maten zijn rastermaten inclusief afstandhouder en voeg.

Aqua-Logo

Ook als ecologische bestrating leverbaar

Meer informatie? Wij horen het graag van u.

Projectversie formaten

Product kan bij projecten ook in de onderstaande formaten geleverd worden. Vragen over de minimale oplage hiervan zonder meerprijs of de onderlinge combineerbaarheid van deze formaten? Wij horen het graag van u.

Zonder vellingkant

RastermaatNominale maatDIN EN Normering
25 x 25 x 5 246 x 246 x 50DIN EN 1339 PKDUI 7
50 x 25 x 5 496 x 246 x 50DIN EN 1339 PKDUI 7
50 x 50 x 5 496 x 496 x 50DIN EN 1339 PKDUI 7
60 x 30 x 5 596 x 296 x 50DIN EN 1339 PKDUI 4

9,38 x 12,5 x 8 *92,3 x 123,5 x 80DIN EN 1338 KDI
12,5 x 12,5 x 8 *123,5 x 123,5 x 80DIN EN 1338 KDI
15 x 15 x 8 146,5 x 146,5 x 80DIN EN 1338 KDI
18,75 x 12,5 x 8 *186 x 123,5 x 80DIN EN 1338 KDI
22,5 x 15 x 8 221,5 x 146,5 x 80DIN EN 1338 KDI
25 x 12,5 x 8 248 x 123,5 x 80DIN EN 1338 KDI
25 x 25 x 8 246 x 246 x 80DIN EN 1338 KDI
37,5 x 25 x 8 371 x 246 x 80DIN EN 1339 PKDUI 14
40 x 40 x 8 396 x 396 x 80DIN EN 1339 PKDUI 25
45 x 22,5 x 8 446 x 221 x 80DIN EN 1339 PKDUI 11
45 x 45 x 8 446 x 446 x 80DIN EN 1339 PKDUI 25
50 x 15 x 8 496 x 146 x 80DIN EN 1339 PKDUI 7
50 x 25 x 8 496 x 246 x 80DIN EN 1339 PKDUI 11
50 x 50 x 8 496,5 x 496,5 x 80DIN EN 1339 PKDUI 25

12,5 x 12,5 x 10 121 x 121 x 100DIN EN 1338 KDI
12,5 x 12,5 x 10 123,5 x 123,5 x 100DIN EN 1338 KDI
18,75 x 12,5 x 10 186 x 123,5 x 100DIN EN 1338 KDI
25 x 12,5 x 10 246 x 121 x 100DIN EN 1338 KDI
37,5 x 25 x 10 371 x 246 x 100DIN EN 1338 KDI

15 x 15 x 12 144,5 x 144,5 x 120DIN EN 1338 KDI
20 x 15 x 12 194,5 x 144,5 x 120DIN EN 1338 KDI
22,5 x 22,5 x 12 219,5 x 219,5 x 120DIN EN 1338 KDI
30 x 15 x 12 294,5 x 144,5 x 120DIN EN 1338 KDI
45 x 22,5 x 12 446,5 x 221,5 x 120DIN EN 1338 KDI

30 x 30 x 14 294,5 x 294,5 x 140DIN EN 1338 KDI
40 x 20 x 14 394,5 x 194,5 x 140DIN EN 1338 KDI
60 x 30 x 14 594,5 x 294,5 x 140DIN EN 1339 PKDUI 30


Met vellingkant

RastermaatNominale maatDIN EN Normering
20 x 10 x 8 196,5 x 96,5 x 80DIN EN 1338 KDI
20 x 15 x 8 196,5 x 146,5 x 80DIN EN 1338 KDI
30 x 15 x 8 294,5 x 144,5 x 80DIN EN 1338 KDI
30 x 30 x 8 296,5 x 296,5 x 80DIN EN 1338 KDI
40 x 20 x 8 396 x 196 x 80DIN EN 1339 PKDUI 14

15 x 15 x 10 144 x 144 x 100DIN EN 1338 KDI
30 x 15 x 10 294 x 144 x 100DIN EN 1338 KDI
30 x 30 x 10 294 x 294 x 100DIN EN 1338 KDI
60 x 30 x 10 594,5 x 294,5 x 100DIN EN 1339 PKDUI 14
60 x 60 x 10 594,5 x 594,5 x 100DIN EN 1339 PKDUI 30

20 x 20 x 12 194 x 194 x 120DIN EN 1338 KDI
30 x 15 x 12 294,5 x 144,5 x 120DIN EN 1338 KDI
30 x 20 x 12 294,5 x 194,5 x 120DIN EN 1338 KDI
30 x 30 x 12 294 x 294 x 120DIN EN 1338 KDI
40 x 20 x 12 394,5 x 194,5 x 120DIN EN 1338 KDI
40 x 40 x 12 394,5 x 394,5 x 120DIN EN 1338 KDI
60 x 40 x 12 594,5 x 394,5 x 120DIN EN 1339 PKDUI 30

20 x 15 x 14 194,5 x 144,5 x 140DIN EN 1338 KDI
30 x 15 x 14 294 x 144 x 140DIN EN 1338 KDI
30 x 30 x 14 294,5 x 294,5 x 140DIN EN 1338 KDI
60 x 30 x 14 594,5 x 294,5 x 140DIN EN 1339 PKDUI 30
60 x 40 x 14 594,5 x 394,5 x 140DIN EN 1339 PKDUI 30
60 x 60 x 14 594,5 x 594,5 x 140DIN EN 1339 PKDUI 30
90 x 90 x 14 894 x 894 x 140DIN EN 1339 PKDUI 30


“Rastermaat” is de maat inclusief afstandhouders en voeg.

Aqua-Logo

Ook als ecologische bestrating leverbaar

Meer informatie? Wij horen het graag van u.

Galerij

Vergroot galerijVerklein de galerij

Referenties

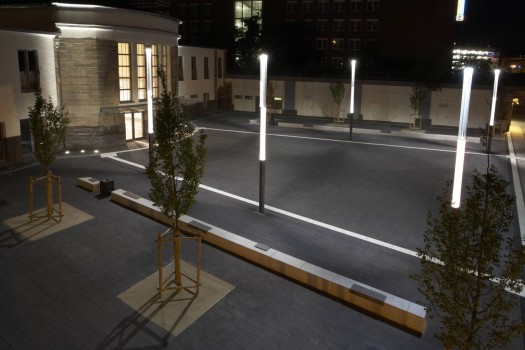

System Terra Pflaster Bahnhofsvorplatz Muelheim 1022 9
Bahnhofsvorplatz, Mülheim
 System Terra Reusrather Platz 0462 937
Reusrather-Platz, Langenfeld

Legpatronen berekenen

System Terra Patroon 08
PATROON 08
Patroon 08

Patroon 08

Benodigd materiaal/m²:
12,5 x 12,5 cm ca. 16 stk.
18,75 x 12,5 cm ca. 32 stk.
Kantafwerking:
12,5 x 12,5 cm ca. 2 stk.

Patroon 081/25
m²
stk.
stk.
m
stk.
System Terra Patroon 11
PATROON 11
Patroon 11

Patroon 11

Benodigd materiaal/m²:
12,5 x 12,5 cm ca. 64 stk.
Kantafwerking:
18,75 x 12,5 cm ca. 4 stk.

Patroon 112/25
m²
stk.
m
stk.
System Terra Patroon 12
PATROON 12
Patroon 12

Patroon 12

Benodigd materiaal/m²:
18,75 x 12,5 cm ca. 43 stk.
Kantafwerking:
12,5 x 12,5 cm ca. 4 stk.

Patroon 123/25
m²
stk.
m
stk.
System Terra Patroon 13
PATROON 13
Patroon 13

Patroon 13

Benodigd materiaal/m²:
12,5 x 12,5 cm ca. 16 stk.
18,75 x 12,5 cm ca. 32 stk.
Kantafwerking:
12,5 x 12,5 cm
ca. 4 stk.

Patroon 134/25
m²
stk.
stk.
m
stk.
System Terra Patroon 14
PATROON 14
Patroon 14

Patroon 14

Benodigd materiaal/m²:
12,5 x 12,5 cm ca. 47 stk.
9,38 x 12,5 cm ca. 23 stk.

Patroon 145/25
m²
stk.
stk.
System Terra Patroon 15
PATROON 15
Patroon 15

Patroon 15

Benodigd materiaal/m²:
18,75 x 12,5 cm ca. 27 stk.
12,5 x 12,5 cm ca. 13,47 stk.
9,38 x 12,5 cm ca. 13,47 stk.

Patroon 156/25
m²
stk.
stk.
stk.
System Terra Patroon 16
PATROON 16
Patroon 16

Patroon 16

Benodigd materiaal/m²:
9,38 x 12,5 cm ca. 85 stk.

Patroon 167/25
m²
stk.
System Terra Patroon 17
PATROON 17
Patroon 17

Patroon 17

Lijnverband
12,5 x 12,5 cm
9,38 x 12,5 cm

Patroon 178/25
System Terra Patroon 18
PATROON 18
Patroon 18

Patroon 18

Lijnverband
18,75 x 12,5 cm
9,38 x 12,5 cm

Patroon 189/25
System Terra Patroon 19
PATROON 19
Patroon 19

Patroon 19

Lijnverband
18,75 x 12,5 cm
9,38 x 12,5 cm

Patroon 1910/25
System Terra Patroon 20
PATROON 20
Patroon 20

Patroon 20

Benodigd materiaal/m²:
12,5 x 12,5 cm ca. 18,3 stk.
18,75 x 12,5 cm ca. 30,5 stk.

Patroon 2011/25
m²
stk.
stk.
System Terra Patroon 21
PATROON 21
Patroon 21

Patroon 21

Benodigd materiaal/m²:
12,5 x 12,5 cm ca. 22 stk.
18,75 x 12,5 cm ca. 28 stk.

Patroon 2112/25
m²
stk.
stk.
System Terra Patroon 22
PATROON 22
Patroon 22

Patroon 22

Benodigd materiaal/m²:
12,5 x 12,5 cm ca. 25 stk.
18,75 x 12,5 cm ca. 26 stk.

Patroon 2213/25
m²
stk.
stk.
System Terra Patroon 23
PATROON 23
Patroon 23

Patroon 23

Benodigd materiaal/m²:
12,5 x 12,5 cm ca. 32 stk.
18,75 x 12,5 cm ca. 22 stk.
Kantafwerking:
12,5 x 12,5 cm ca. 2 stk.

Patroon 2314/25
m²
stk.
stk.
m
stk.
System Terra Patroon 24
PATROON 24
Patroon 24

Patroon 24

Benodigd materiaal/m²:
12,5 x 12,5 cm ca. 9 stk.
18,75 x 12,5 cm ca. 37 stk.

Patroon 2415/25
m²
stk.
stk.
System Terra Patroon 25
PATROON 25
Patroon 25

Patroon 25

Benodigd materiaal/m²:
12,5 x 12,5 cm ca. 16 stk.
18,75 x 12,5 cm ca. 32 stk.

Patroon 2516/25
m²
stk.
stk.
System Terra Patroon 26
PATROON 26
Patroon 26

Patroon 26

Cirkelpatroon
Verdere informatie en benodigde hoeveelheden zie onder `Technische aanwijzingen´.

Patroon 2617/25
System Terra Patroon V01
PATROON V01
Patroon V01

Patroon V01

TERRA VENETIANA:
Benodigd materiaal/m²:
30 x 20 cm ca. 16,7 stk.
Kantafwerking per m<sup>1</sup>:
20 x 20 cm ca. 2,5 stk.

Patroon V0118/25
m²
stk.
m
stk.
System Terra Patroon V02
PATROON V02
Patroon V02

Patroon V02

TERRA VENETIANA:
Benodigd materiaal/m²:
20 x 20 cm ca. 4,6 stk.
30 x 20 cm ca. 13,6 stk.
Kantafwerking 20 x 10 cm

Patroon V0219/25
m²
stk.
stk.
System Terra Patroon V03
PATROON V03
Patroon V03

Patroon V03

TERRA VENETIANA:
Benodigd materiaal/m²:
20 x 20 cm ca. 6,25 stk.
30 x 20 cm ca. 12,5 stk.
Kantafwerking per m<sup>1</sup>:
20 x 20 cm ca. 1,25 stk.

Patroon V0320/25
m²
stk.
stk.
m
stk.
System Terra Patroon V04
PATROON V04
Patroon V04

Patroon V04

TERRA VENETIANA:
Benodigd materiaal/m²:
20 x 20 cm ca. 25 stk.
Kantafwerking per m1:
20 x 10 cm ca. 2,5 stk.

Patroon V0421/25
m²
stk.
m
stk.
System Terra Patroon V05
PATROON V05
Patroon V05

Patroon V05

TERRA VENETIANA:
Benodigd materiaal/m²:
20 x 20 cm ca. 10 stk.
30 x 20 cm ca. 10 stk.
Kantafwerking per m1:
20 x 10 cm ca. 2 stk.

Patroon V0522/25
m²
stk.
stk.
System Terra Patroon V06
PATROON V06
Patroon V06

Patroon V06

TERRA VENETIANA:
Benodigd materiaal/m²:
20 x 20 cm ca. 10 stk.
30 x 20 cm ca. 10 stk.
Kantafwerking per m1:
20 x 10 cm ca. 2 stk.

Patroon V0623/25
m²
stk.
stk.
m
stk.
System Terra Patroon V07
PATROON V07
Patroon V07

Patroon V07

TERRA VENETIANA:
Benodigd materiaal/m²:
20 x 20 cm ca. 7,5 stk.
30 x 20 cm ca. 11,7 stk.
Kantafwerking per m1:
20 x 10 cm ca. 2,5 stk.

Patroon V0724/25
m²
stk.
stk.
m
stk.
System Terra Patroon V08
PATROON V08
Patroon V08

Patroon V08

TERRA VENETIANA:
Benodigd materiaal/m²:
20 x 20 cm ca. 10,1 stk.
30 x 20 cm ca. 9,9 stk.
Kantafwerking per m<sup>1</sup>:
20 x 10 cm ca. 0,5 stk.

Patroon V0825/25
m²
stk.
stk.
m
stk.

De opgegeven hoeveelheden per formaat zijn indicatief omdat dit afhankelijk is van de plaatselijke omstandigheden.

Systeem Banenverband

Dikte 8 cm:

Patroon 8/1 (zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:
Gemarmerd oppervlak.
 Zonder Vellingkant. 8 cm Dikte geschikt voor voetgangers gebruik of personen auto´s met een totaal gewicht van 2,91 ton( wielbelasting 0,78 ton).

De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
Fijngestraald oppervlak.
 Zonder Vellingkant.
Homogeen egaal oppervlak.
 Zonder Vellingkant.
Fijngestructureerd oppervlak.
 Zonder Vellingkant.
Homogeen hoog verdicht oppervlak.
 Zonder Vellingkant.

Patroon 8/2 (zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:
Gemarmerd oppervlak.
 Zonder Vellingkant. 8 cm Dikte geschikt voor voetgangers gebruik of personen auto´s met een totaal gewicht van 2,91 ton( wielbelasting 0,78 ton).

De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
Fijngestraald oppervlak.
 Zonder Vellingkant.
Homogeen egaal oppervlak.
 Zonder Vellingkant.
Fijngestructureerd oppervlak.
 Zonder Vellingkant.
Homogeen hoog verdicht oppervlak.
 Zonder Vellingkant.

Dikte 10 cm:

Patroon 10/1 (zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:
Gemarmerd oppervlak.
 Zonder Vellingkant. Dikte 10 cm geschikt voor voetgangers gebruik of personen auto´s met een totaal gewicht van 2,91 ton (wielbelasting 0,78 ton).

De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
Fijngestraald oppervlak.
 Zonder Vellingkant.
Homogeen egaal oppervlak.
 Zonder Vellingkant.
Fijngestructureerd oppervlak.
 Zonder Vellingkant.
Homogeen hoog verdicht oppervlak.
 Zonder Vellingkant.

Dikte 12 cm:

Patroon 12/2 (met en zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:
Geslepen oppervlak.
 Zonder Vellingkant. 12 cm dikte geschikt voor gebruik van voertuigen met een wielbelasting van 2,3 ton (bv. een bestelbus met een toelaatbaar totaal gewicht van 7,5 ton) met incidenteel gebruik.

De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
Fijngestraald oppervlak.
 Ohne und mit Vellingkant.
Homogeen egaal oppervlak.
 Zonder Vellingkant.
Homogeen hoog verdicht oppervlak.
 Zonder Vellingkant.
Architectuur beton oppervlak.
 Mit Vellingkant.
Gemarmerd oppervlak.
 Zonder Vellingkant.
Fijngestructureerd oppervlak.
 Ohne und mit Vellingkant.

Patroon 12/4 (zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:
Gemarmerd oppervlak.
 Zonder Vellingkant. 12 cm dikte geschikt voor gebruik van voertuigen met een wielbelasting van 2,3 ton (bv. een bestelbus met een toelaatbaar totaal gewicht van 7,5 ton) met incidenteel gebruik.

De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
Fijngestraald oppervlak.
 Zonder Vellingkant.
Homogeen egaal oppervlak.
 Zonder Vellingkant.
Fijngestructureerd oppervlak.
 Zonder Vellingkant.
Homogeen hoog verdicht oppervlak.
 Zonder Vellingkant.

Dikte 14 cm:

Patroon 14/1 (zonder vellingkant)

Gebruikte formaten:

Beschikbare producten:

Vellingkant:

Opmerking:
Gemarmerd oppervlak.
 Zonder Vellingkant. De grijs gemarkeerde stenen (Randafwerking) dienen in het werk in raster van 2,5 cm (b.v. 10 cm, 12,5 cm, 15 cm....) gezaagd worden.
Fijngestraald oppervlak.
 Zonder Vellingkant.
Homogeen egaal oppervlak.
 Zonder Vellingkant.
Fijngestructureerd oppervlak.
 Zonder Vellingkant.
Homogeen hoog verdicht oppervlak.
 Zonder Vellingkant.
